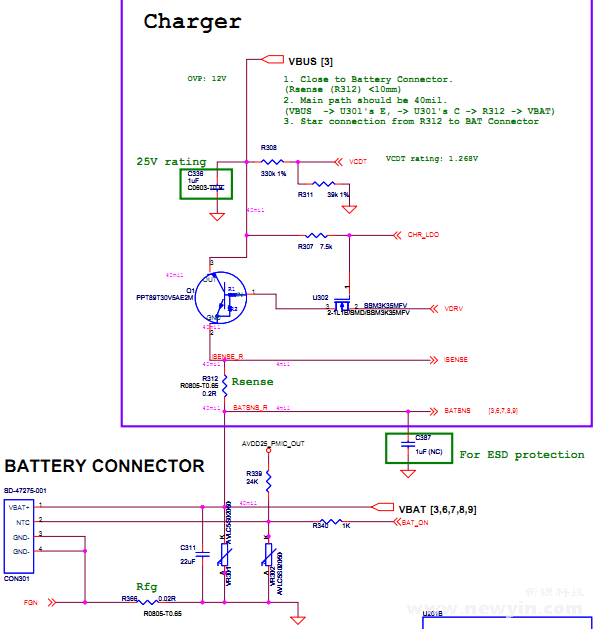

一, 充電流程介紹：
當充電器插入時，亦即為PMIC充電模塊提供了Vcharge電壓，這時會產生一個充電中斷信號到CPU，通知CPU現在已經進入充電狀態。CPU開始啟動如下模塊：

1，ADC采樣，主要是采集Vchrg，Vbat及從MOSFET漏極輸出的電壓，可以算出充電電壓和充電電流；

2，發消息給MMI層，讓它顯示充電狀態及一些采樣數據；

3，檢測電池電壓有沒有超過保護電壓及電池連接是否連接正確，如果有問題即可通過CHRCTRL切斷充電電路；

4，平時顯示“充電器沒有連接”警告，是因?yàn)镻MIC的BATDET腳和MOSFET沒有打開，從而沒有充電電流引起的。

如果電池電壓較低，只是預充的時間稍長一些，最多一兩個小時應該可以完成充電！一般電池都有自保護，不會把電放到0V的！

1, 充電分三個過程：預充電、恒流充電、恒壓充電

2，當Vbat<3.3V  屬于預充階段，處于預充電狀態時，以150mA 電流涓流充電。PMIC不能提供Vcore、Vdd等電壓，CPU處于關機狀態，這時CPU是不工作的！純粹是硬件電路充電

3，當3.3V

4，Vbat>4.2V 進入恒壓充電階段（屬于TOPOFF的一個點，如下圖），這個階段電流逐漸變小，電壓維持不變！當電流減小到接近為0（或者某個較小閥值）時，CPU發出控制信號這時停止充電！

以狀態機的方框圖說明如下：

 開機后，插入USB充電時顯示橙色燈，拔掉USB不充電時滅燈，充滿電后顯示綠燈。充電時，系統在一個線程里面循環檢測電量，當電量滿置綠燈。需要注意的是，顯示綠燈后，就禁止充電了以防止過充。所以在電量變滿后，就應該SetCharger(off)，但此時有個矛盾：充電開橙色燈的操作在SetCharger(on)中，滅燈的操作在SetCharger(off)中，這樣會造成一個BUG：一旦電量滿后，關閉充電功能時也會滅燈，這樣就搞的橙色燈閃了下就滅了，顯然這不是我要的效果。

      我要的效果是變綠后，除非我拔掉USB線，才會滅燈。所以需要在電滿時加標志A，在SetCharger(off)中加判斷語句A，跳過滅燈的處理而僅僅關掉充電，同時打開另一個標志B。同時在USB插拔的操作中處理B，表示當燈變綠時，優先處理B，在B后面添加滅燈語句，僅僅處理這一塊就可以了。

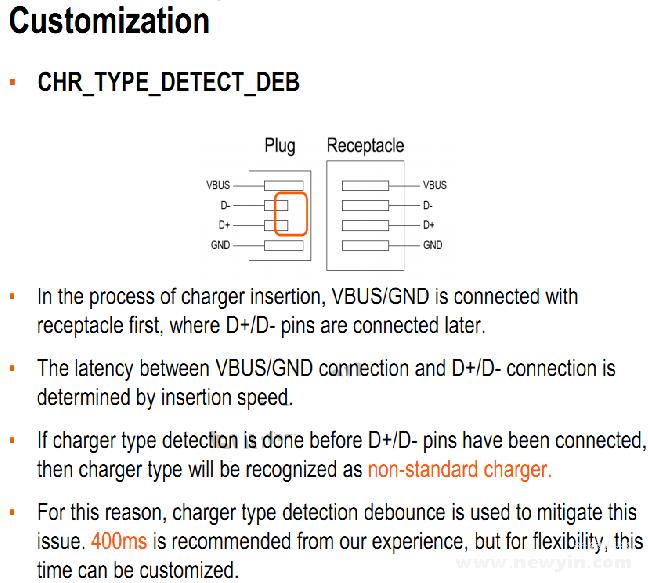

      五, 關于標準USB充電器和非標準USB充電器，是跟USB的插座構造有關的。





通常情況下，程序中一般有四種充電器設定，分別是：USB HOST，CHARGING HOST，STANDARD CHARGER，NON-STANDARD CHARGER。

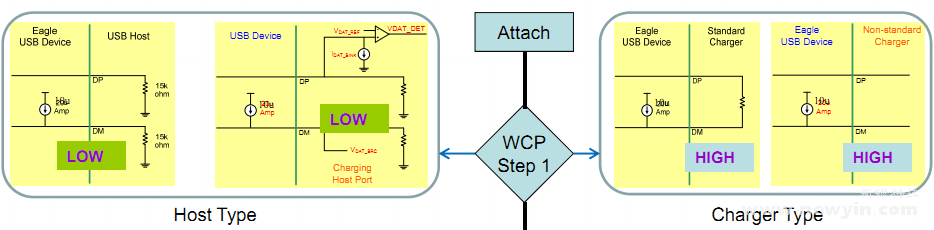

如上：USB HOST，CHARGING HOST的差別在于左圖，兩者用的都是PC的USB口，其中USB HOST居多。STANDARD CHARGER，NON-STANDARD CHARGER差別在于

前者的DP跟DM有短接，后者沒有。所以通過對DP/DM的判斷，就可以分辨出充電器類別。


        最近碰到一個奇怪的現象。新款手機用5V1A的充電器可以充，用5V500MA的充電器是充不進去電，用PC的USB卻是一直可以充。經過打印充電信息的trace發現，是由充電電流的差異引起。AP程序中對充電器的電壓下限是4.4V，如果判斷充電器電壓小于這個值，則AP會自己關掉充電模塊。那為什么1A的充電器可以而500MA的充電器不行呢？可以假設前者的內阻比后者的內阻小，那么暫不管真實的充電電流是多少，前者自身分配的壓降肯定小于后者自身分配的壓降，所以后者最終的充電器供給電壓會更低。

        以程序中默認的800MA充電時，5V500MA的充電器會被拉低至3.8V，所以AP會認為充電器不正常就關掉自身的充電模塊。但是如果是5V1A時，由于充電器內阻較小，就算供電端被拉低也不會低于4.4V，所以它仍然是可以工作的（測得實際充電電流640MA）。

       想讓手機兼容500MA的充電器，此時需要做個處理：在判斷充電器電壓小于4.4V時不返回錯誤，同時將充電電流設定成400MA（對于同一個充電器，充電電流越小，充電器自身壓降更小，供給更大），讓它仍然可以充電只不過充的會慢點。此時的程序段如下：

A，設置一個電流改變標志，默認為FALSE。

static BOOL  CurrentChangeFlag = FALSE;

B，在設置電流的地方判斷該標志，注意：該電流設定是過個時間間隔就循環執行。

if(CurrentChangeFlag == TRUE)

        g_temp_CC_value = Cust_CC_400MA;                              //如果改變，就以400MA充電

else

        g_temp_CC_value = AC_CHARGER_CURRENT;             //如果不改變，就以默認電流800MA充電

C，循環檢測充電器電壓，并改變電流的程序段：

if (BMT_status.charger_vol <= V_CHARGER_MIN )              //充電器電壓小于4.4V

 {

          printf("[BATTERY]Charger under voltage!! CurrentChangeFlag=%d\r\n",CurrentChangeFlag);

          if(CurrentChangeFlag == TRUE)

          {

                  CurrentChangeFlag = FALSE;

                  leds_battery_no_charging(); //zhangcheng

                  BMT_status.bat_charging_state = CHR_ERROR;

                  return PMU_STATUS_FAIL;

          }

          CurrentChangeFlag = TRUE;

}

以上的邏輯是：當?shù)谝淮螜z測電流時，充電器默認以800MA充電，此時充電器被拉低。之后進入該條件，接著執行CurrentChangeFlag = TRUE。在上述B中完成設定電流為400MA，如果設定完之后充電器正常的話，就不會再進入這個判斷了，充電器持續充電；如果設定400MA之后還是會進入該判斷，說明充電器不合格，此時要關掉充電功能，所以執行返回電失敗的那段。注意：如果此時客戶不管充電電壓正確與否，仍然要求繼續充電，只需要將if(CurrentChangeFlag == TRUE) 程序段屏蔽掉就行。


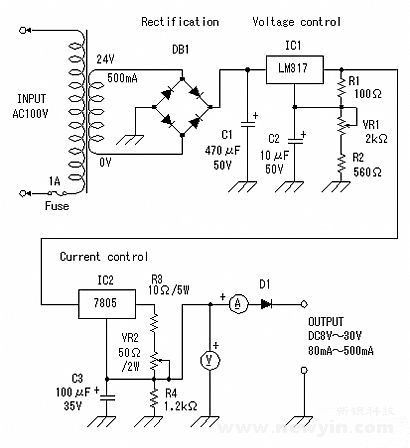

        A， 對于數字電源用數字電源模擬電池，通過其電流值可以知道手機的工作狀態，比如電流值為正就是手機耗電的多少；插入外部充電器之后，如果電流值為負，則是手機正在充電。另一方面，對于用數字電源模擬充電器的，通過其電流值就可以知道供給外部的充電電流是多少，如果讀數很小說明沒有充電。

        B，對于電池的溫控腳，一般是要接的。如果需要外接溫控腳，記住一定要跟電源公地。單獨的一個溫控腳是不會起作用的。

        C，電池的快速放電。很多時候我們需要測試電池低電壓時的狀況，得到電池低電壓是比較緩慢的一個過程。有個好方法就是利用數字電源，電壓設置成3V，電流設置成800MA，然后把電源跟電池連接，即可實現電池的快速放電。

        D，電池的充電。當我們?cè)跊]有手機的情況下要對一塊電池進行充電，可以用數字電源完成這個功能。設置電源是4.2V，電流要限流在800MA以內，接上對應的電極就可以了，不需要接溫控腳。需要注意的是：一開始的充電電流會很大（提示LIMITED），如果不限流會更大，這樣會影響電池壽命及安全性。隨著電池電壓慢慢增高，電流會慢慢變小，直到充滿時的0ma左右。最后OFF掉電源，發現電壓顯示跟電壓源之前設定的一樣，說明已經充滿。

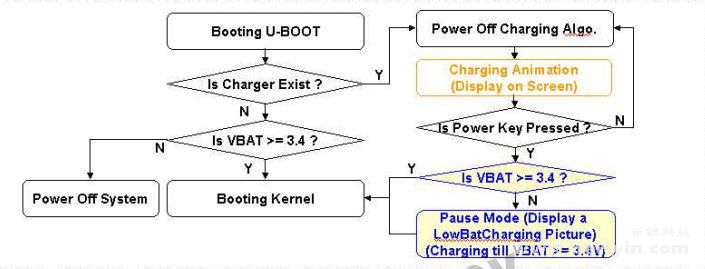

九, 關機充電時低電壓警告的狀態圖

關于電池低電壓狀況的一個說明：很多時候手機因?yàn)榈碗妷宏P(guān)機后，只要沒有取出電池，手機仍然在消耗電池的電量，這個很容易理解就像接了個未耗電的電阻。這會造成一個現象，電池電量會持續降低，所以再充電時需要沖入一段時間，才會進入正常的充電提示和LED報警提示，之前是不會有任何動作的。



         手機在使用中會碰到這種情況：手機充電畫面是動態的進度條，然后到充滿一直顯示滿進度條，結論就是對于滿電畫面始終可以用同一幅圖片；如果動態進度條的滿電顯示是帶閃電標識，真正充滿的滿電是不帶閃電標識，那么在根據電量進行show圖片顯示時，是要區分100%電量是從累加得到的還是真正的電量充滿？所以，下面的程序段完成該功能。

static unsigned int crap = 0;         //一個區別標志

 if(capacity == 0)                              //5個圖片，分四個檔：100/4=25

      show_logo(1);

 else if(capacity == 25)

      show_logo(2);

 else if(capacity == 50)

      show_logo(3);

 else if(capacity == 75)

 {

       show_logo(4);                         //如果是累加得到100，必然經過該步，置標志

       crap = 1;

 }

 else if(capacity == 100)

 {

        if(crap == 0)                            //如果是真正的滿電，直接顯示不帶閃電標識的滿進度條畫面

        {

                show_logo(8);

        }

        else if(crap == 1)             //如果是累加得到的，顯示帶閃電表示的滿進度條畫面

        {

                show_logo(5);

                crap = 0;                    //清標志

        }

 }

 mt65xx_disp_update();        //刷屏

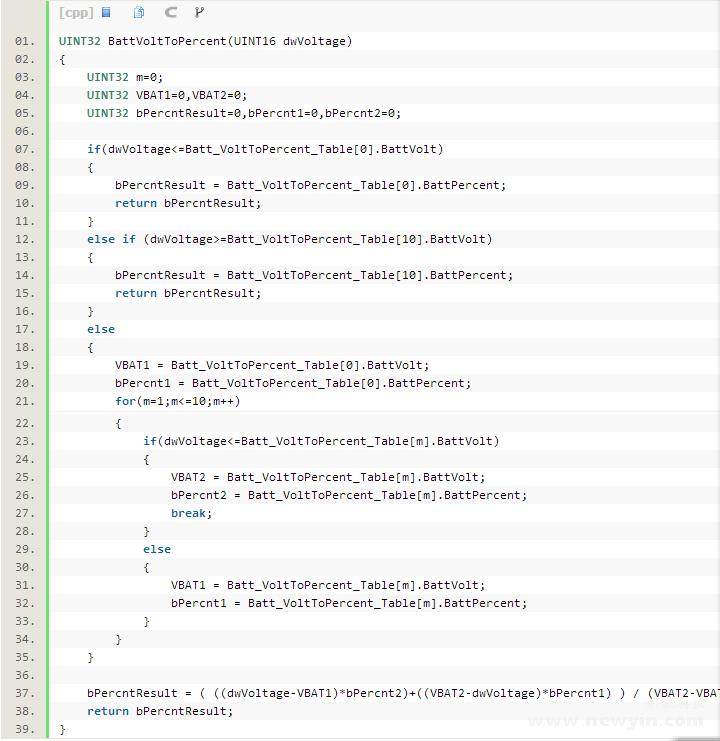

VBAT_TO_PERCENT Batt_VoltToPercent_Table[] = {

 /*BattVolt,BattPercent*/

 {3350,0},

 {3685,10},

 {3746,20},

 {3784,30},

 {3812,40},

 {3858,50},

 {3951,60},

 {4024,70},

 {4124,80},

 {4235,90},

 {4335,100},

};


十二, 普通電池的charging iv curve圖

電池容量被定義為：用設定的電流把電池放電至設定的電壓所給出的電量。也可以說電池容量是：用設定的電流把電池放電至設定的電壓所經歷的時間和這個電流的乘積。

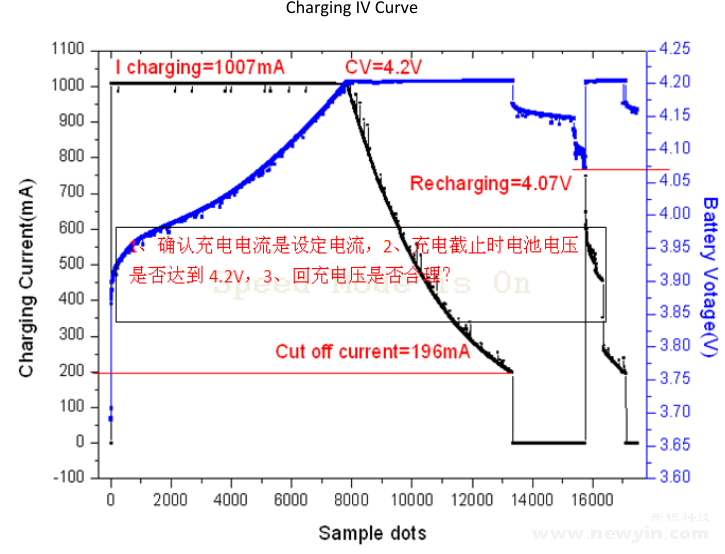

如上圖，藍色線的是電壓變化，黑色線是電流變化，橫軸是時間軸采樣點?？梢婋姵匾婚_始從較低電壓充電過程中，是恒流1007ma充電，隨著電壓升高后面慢慢變成恒壓充電，此時充電電流慢慢變小，變小到cut off電流196ma后，充電電流徹底變成0，即充滿停止充電。之后，使用電池變成4.07的recharging電壓后，只要充電器沒有拔出，會繼續給電池充電，此時仍是恒壓充電，重復前一個過程。

        綜上，如果測算一個電池的容量，也可采用類似的時間軸跟電流曲線結合面積的算法。比如每隔5分鐘讀取充電電流，得到的c1,c2，以計算梯形面積的公式，（c1+c2）*（5/60）/2，充電電流是漸漸減小的，當充電電流截止到0，整個計算過程結束。講這些小面積累加起來，就是電池容量。

十三, 充放電效率

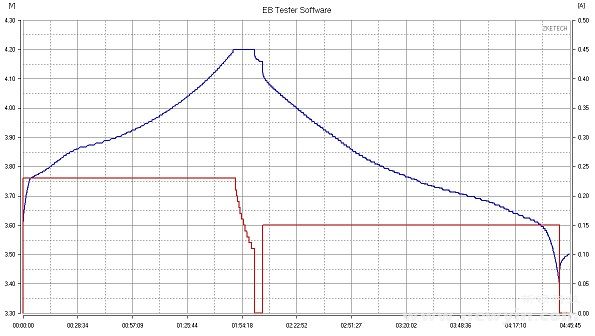

比如一個容量450ma時的電池，能充進去多少，并不意味著能放出那么多，中間有個轉化效率的問題。如下一個充放電曲線圖，左邊電壓刻度右邊電流刻度，已225ma恒流充電到4.2伏，擱置，再以150ma放電，再擱置。

測試結果圖:

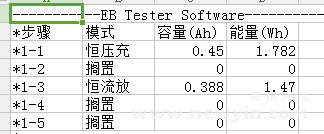

沖進去450ma，釋放出來的能量只有388ma時。
